聚氨酯保溫材料說明及注意事項

聚氨酯保溫技術是以有機異氰酸酯及混合聚醚多元醇為主要原料。在催化劑及多種特殊添加劑存在的條件下,相互作用,經復雜的化學反應制得的一種硬質聚氨酯泡沫塑料。

在制品生產過程中,由于選用了特定的聚氨酯原料,及科學選用篩選助劑材料和物料配比,有效地提高了制品抗壓強度,而且制得的保冷管托制品理化性能完全可滿足應用工藝中各項要求,經有關權威部門檢測,各項指標達到或超過國外同類產品技術水平。

其制品具有如下優點

密度高,可根據不同應用場合,壓縮強度大,可達4~20MPa，導熱系數0.052.具有低導熱系數,低透濕系數,低吸水率,滿足保冷要求。具有耐水解穩定性,抗老化,耐酸堿等化學藥品性能優良，不易燃燒,阻燃性滿足國家安全要求密度要求。

異氰酸酯（俗稱黑料）與組合聚醚（俗稱白料）的儲存必須是在密封的容器內,隔絕空氣、防止吸潮。

異氰酸酯與組合聚醚料桶

異氰酸酯與組合聚醚料桶：不應在陽光下暴曬，必須遠離熱源，放置陰涼干燥處，料桶如果直立放置時，桶蓋上不得積水!如果整桶料不能一次用完，就必須在每次使用后立即蓋緊桶蓋，防止水汽、雜質進入桶內而影響質量。如果使用兩個以上牌號組合聚醚時，應分牌號堆放，并有明顯標志。加入普通阻燃劑的組合聚醚存放時間不應太長，必須當天配制當天使用，否則易造成變質影響發泡質量。

聚氨酯保溫管

聚氨酯保溫管：操作異氰酸酯與組合聚醚時必須戴防護鏡、工作服及工作帽;操作異氰酸酯時應戴清潔的橡膠手套。工作環境必須通風良好、清潔衛生。在環境溫度較高時，因組合聚醚中發泡劑會部分汽化而產生壓力，所以應先開啟排氣蓋排出氣體泄壓后，再啟開桶蓋。對泡沫有阻燃（注：離火自熄）要求時，可采用添加型阻燃劑，普通阻燃劑的加入量是白料重量的15～20%，阻燃劑加入白料中必須攪拌均勻后方可進行發泡。

黑白料的比例具體應參照相關型號的組合聚醚技術資料，使用阻燃劑的客戶應注意加入阻燃劑后白料計算比例時應該將阻燃劑計算在內，如要求黑白料比例是1:1時，100kg白料加入15kg阻燃劑，則黑料使用量為115kg。

手工發泡操作時，按比例準確稱量黑白料同時倒入容器中，用2000轉/分鐘以上的攪拌器攪拌8～10秒后，倒入模具中發泡，脫模時間視產品要求、泡沫厚度等情況具體而定。

安全提示：

當皮膚接觸到組合聚醚時，應用肥皂和水進行沖洗。

操作異氰酸酯時：應特別注意，因為它有一定的刺激性，不要吸入其蒸汽，及切勿濺到皮膚及眼睛上。

如果濺到皮膚及眼睛時，必須立即用衛生棉花先將其擦去，然后用大量水沖洗15分鐘，再用肥皂或酒精沖洗，如果仍較嚴重，應立即診治。一旦發生大面積異氰酸酯灑地時，應用砂土、木屑進行覆蓋處理后，再用大量水沖洗地面。當衣服污染上異氰酸酯時，必須用含乙醇50%、水45%、濃氨液5%配制而成的溶液進行處理后，再用肥皂洗凈。

注意：務必請用戶注意儲存方法、注意安全操作。

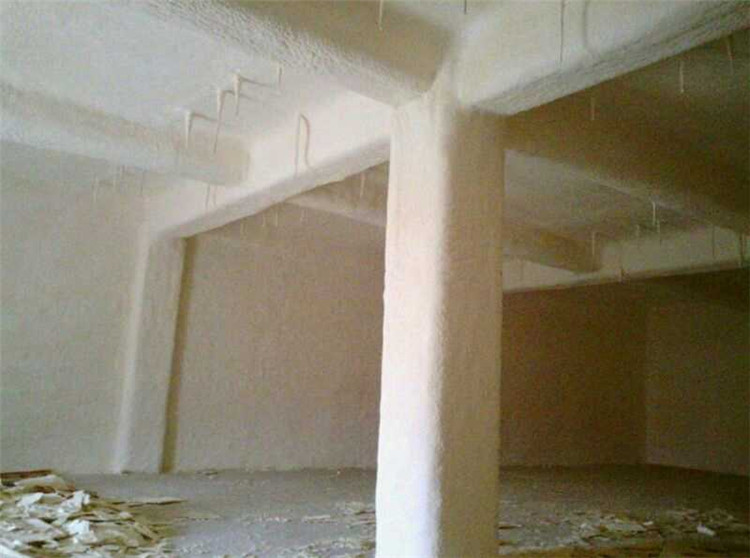

清遠河源陽江陽春聚氨酯保溫材料 發泡聚氨酯 硬泡聚氨酯噴涂 聚氨酯噴涂廠家 屋面保溫隔熱 冷庫噴涂保溫 外墻保溫工程
