料在槍嘴處霧化混合充分，

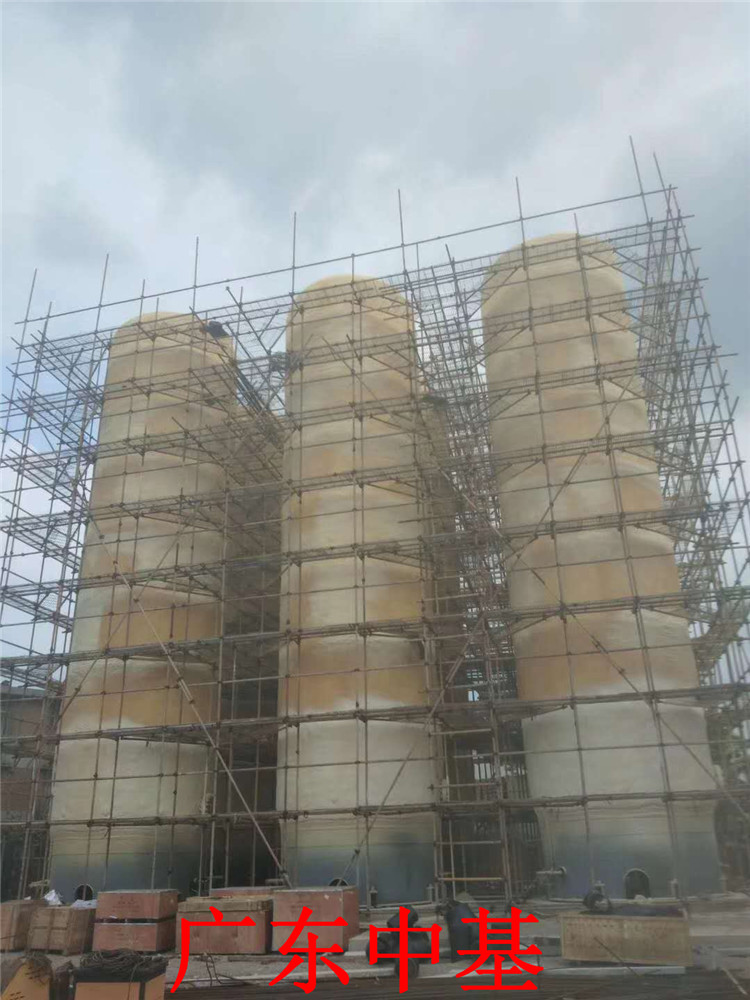

隨即均勻噴涂在建筑物外墻表面，讓聚氨酯混合料在墻面上發(fā)生化學(xué)反應(yīng)，自由發(fā)泡形成連續(xù)的聚氨酯硬泡保溫層。噴涂成型的聚氨酯硬泡保溫層由均勻細(xì)膩的泡沫層與極薄堅硬的表皮層構(gòu)成，

平均密度為40~50kg/m3， 成型的保溫層導(dǎo)熱系數(shù)小，

平均≤0.025W/（m·K），機(jī)械強(qiáng)度高、吸水率低、與基層墻體粘結(jié)強(qiáng)度高。影響噴涂發(fā)泡質(zhì)量的因素主要有：

1）墻體基層。建筑物外墻被涂表面要無穢塵、無油污、無潮氣等、無凹凸不平物等，必要時，應(yīng)先進(jìn)行清洗、清理、剔除。否則對噴涂聚氨酯硬泡的附著力、保溫性、平整度都有較大的影響。

2）環(huán)境溫度與墻體表面溫度。噴涂聚氨酯發(fā)泡較合適的溫度范圍應(yīng)是10℃~35℃，溫度特別是墻體表面的溫度對施工影響很大。由于混凝土及磚墻蓄熱系數(shù)大，其表面溫度在秋冬季節(jié)，通常較環(huán)境溫度低，此時噴涂聚氨酯泡沫施工就必須嚴(yán)格控制好施工溫度。溫度低于10℃時，泡沫容易從墻體上脫落、起鼓，并且泡沫密度明顯增大，浪費(fèi)原材料，因此低于10℃時，不宜施工。溫度高于35℃時，發(fā)泡劑損耗太大，同樣影響發(fā)泡效果。

3）水分對噴涂發(fā)泡的影響。由于異氨酸酯中（-NCO-）基團(tuán)容易和水發(fā)生反應(yīng)生成含脲鍵結(jié)構(gòu)，

這種結(jié)構(gòu)含量增高，易使聚氨酯硬泡脆性增大，嚴(yán)重時，影響聚氨酯硬泡與物體表面的粘結(jié)性，

因此建筑物外墻噴涂聚氨酯硬泡施工前，應(yīng)先刷一道聚氨酯防潮底漆，以消除水及水汽的影響。雨天一般嚴(yán)禁施工。

4）風(fēng)的影響。聚氨酯硬泡噴涂施工都在室外進(jìn)行，當(dāng)風(fēng)速超過5m/s 時， 發(fā)泡過程中的熱量損失太大，

原料損耗過大，成本增加，并且噴涂時霧化的液滴易隨風(fēng)飛散，對環(huán)境造成污染。因而當(dāng)風(fēng)速超過5m/s

時，不宜施工。施工必要時，可用防風(fēng)帷幕加以解決。

5）噴涂厚度的確定。噴涂聚氨酯硬泡時，一次噴涂的厚度對質(zhì)量、成本也有很大影響。聚氨酯噴涂外墻外保溫施工時，由于聚氨酯泡沫的良好保溫性，保溫層厚度不大，一般為2.0~3.5cm，此時一次噴涂的厚度要求不要超過1.0cm，以保證噴涂保溫層表面的平整度能控制在1.0~1.5cm

范圍內(nèi)。

6）聚氨酯硬泡保溫層界面處理。噴涂聚氨酯硬泡達(dá)到要求的厚度后，約0.5h

后就可進(jìn)行界面處理，即涂刷聚氨酯界面劑。一般涂刷界面劑的時間不要超過4h。這是因為，發(fā)泡0.5h

后，聚氨酯硬泡強(qiáng)度基本達(dá)到最佳強(qiáng)度的80%以上，尺寸變化率小于5%，

聚氨酯硬泡已處于相對穩(wěn)定狀態(tài)，適宜盡早將其保護(hù)起來。聚氨酯界面劑涂刷24h 終凝后即可進(jìn)行抹灰工序施工。
