1 單組分聚氨酯防水涂料夏季室外放置慢慢變稠和結塊

原因分析

濕固化單組分材料在裝卸和運輸過程中，顛簸和碰撞導致封口密封不嚴實。夏季若露天存放，溫度高，雨水多，水汽和材料會慢慢發生聚合反應，導致涂料黏度增大甚至有結塊，嚴重影響使用效果。

解決措施

依據GB/T 19250-2013聚氨酯防水涂料標準中“貯存和運輸”要求，材料在貯存運輸過程中應避免日曬雨淋，貯存溫度為5℃~40℃。建議最好室內存放。

注意事項

單組份聚氨酯建議倒置放置，可通過涂料起到“液封”作用，避免與空氣中的濕氣發生聚合反應。

2 雙組分聚氨酯、單組分聚氨酯涂料施工后干燥時間長或不干

原因分析

①雙組分聚氨酯未嚴格按照使用說明書的配比使用，導致局部-NCO不足或缺少固化擴鏈劑，固化沒強度甚至無法固化；

②雙組分聚氨酯施工時添加含有活潑Ｈ＋的稀釋劑，消耗掉涂料中游離-NCO活性基團，雙組分甲料無法與乙料中的固化成分反應成膜；單組分施工時添加含有活潑Ｈ＋的稀釋劑，涂料無法與水汽反應成膜，導致涂料不干。

③稀釋劑添加量太大，稀釋劑揮發慢，導致無法成膜。

④聚氨酯涂料屬于反應型涂料，在冬季低氣溫條件下施工，造成表實干時間相對較長。

解決措施

①嚴格按照施工要求配比稱量，攪拌均勻使用，不建議人工攪拌，建議使用電動攪拌機攪拌2分鐘以上。

②需要添加稀釋劑時，添加公司指定型號，并且先小面積添加涂刷，能正常成膜后，再批量使用。

③稀釋劑添加量建議小于乙料重量的5%。

④根據GB 50108-2008地下工程防水技術規范與JGJ 298-2013 住宅室內防水工程技術規范，均要求施工溫度在5~35℃。

注意事項

因冬季氣溫低造成的聚氨酯涂料干燥時間長，待涂料干燥固化后并不影響產品性能。

3 聚合物水泥防水涂料施工后裂紋及陰陽角、墻根易出現裂紋

原因分析

①施工環境溫度太低，0℃以下，涂料水分揮發慢，交替進行凍融循環，導致無法成膜，出現裂紋；或者夏季溫度太高，導致涂膜表層失水太快，上下收縮不一致，出現裂紋。

②施工時基層有明水，有明水地方與基層附著力差涂刷過薄，與基層無法滲透粘結。

③陰陽角及墻根由于涂料堆積厚度太厚，表面水分揮發結膜，里層無法干透，材料里外收縮不一致及里層水汽揮發沖擊，表層產生細小裂紋。

④施工時，隨意加水，導致配比失衡，黏度太小，流淌至墻根，無法充分固化。

解決措施

①按照JGJ 298-2013 防水室內施工環境溫度要求5℃~35℃，不符合此環境溫度時禁止施工。

②嚴格按照使用說明書配比要求，不能隨意更改配比或隨意加水稀釋。

③所有細部節點處應倒圓角處理，大面積涂刷前，應在管根、墻根、陰陽角做附加層，并加鋪胎體增強材料。

注意事項

涂料薄涂多次涂刷，二次涂刷方向垂直，避免堆積。4 水泥基滲透結晶防水涂料起砂、起殼

原因分析

①基層未處理，有浮灰、浮砂，油污等情況，直接涂刷造成涂層與基層脫落起殼。

②施工前未進行基層潤濕處理，基層呈干燥缺水狀態，直接涂刷造成涂層與基層脫落起殼。

③未按照要求比例配置漿料，水份加入過多，造成與基層脫殼。

④未按照養護要求進行養護，造成涂料起砂。

解決措施

①基層應處理為無浮灰、浮砂、無油污，必要時用鋼刷高壓水沖洗基層；

②施工前對施工基層進行噴水潤濕，使基層達到充分浸透但無明水狀態；

③按照產品要求比例配置漿料，不可加過多水，并使用電動攪拌機充分攪拌均勻；

注意事項

涂層固化至指觸表層變硬時開始養護，使用霧狀水進行噴灑養護，養護2~3天，嚴禁使用柱狀水流沖刷。

5 乳化類噴涂涂料施工后暴曬起泡鼓包

原因分析

① 涂刷類，一次性涂刷太厚，導致里面水分無法揮發，但表層成膜，形成的鼓包。

②噴涂類，A組分和B組分在噴涂時，未充分接觸，或者Ｂ組分的量不足。

③施工完未完全固化前，被雨水沖刷，導致成膜破壞，涂料內吸水，暴曬后起泡。

解決措施

① 涂刷類，薄涂多次涂刷，第一道實干后才能涂刷二道。

②噴涂涂料，調節Ａ、Ｂ組分兩個噴嘴，使其能交叉成扇形，充分接觸破乳。調節流量，按照比例噴涂。

注意事項

室外使用乳化類涂料時，應避開陰雨天氣，涂料一般在常溫下２４ｈ基本可實干，完全實干需要７２ｈ。

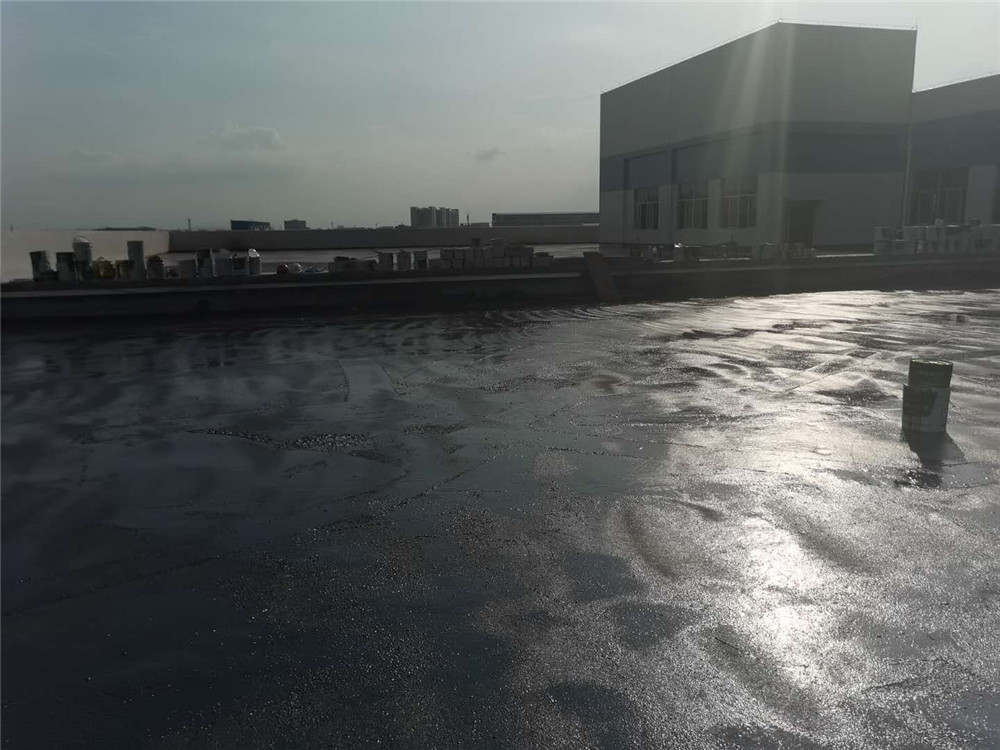

6 非固化施工后與基面粘接效果差、涂層蠕變性差

①施工前未清除基面，表面雜物、油污、沙子、石子等較多，導致涂料與基面接觸面小，粘接差；

②基層混凝土或水泥強度不達標，容易起皮、起砂，導致涂層與基面粘接強度差；

③涂層厚度未達到施工標準的2mm厚，涂層太薄，導致蠕變性差；

④施工前涂料加熱溫度過高，加熱時間過長，材料老化嚴重，喪失蠕變性。

解決措施

①施工前必須進行基面清除，確?；鶎訜o雜物、油污、沙子、石子等。最好邊清理基面邊施工，確?；鶎硬粫行碌碾s物。

②基層混凝土或水泥必須經過養護，有足夠強度后再進行施工。

③無論刮涂還是噴涂，施工后需隨機取局部點，進行針刺法驗收施工厚度，達標后方可鋪貼卷材。

注意事項

非固化施工前需對設備進行預熱，保證涂料最少的加熱時間內完成施工，同時加熱設備不易太高，防止材料老化。

7 關于非固化涂料理解誤區

非固化涂料優點

非固化涂料，就是指使長時間放置也不會固化，保持防水材料的原有性能，能夠提高防水層的壽命。非固化涂料是從韓國引進中國市場的，他以獨特超強蠕變性能，與各種材料均可形成復合防水而暢銷。非固化特性高蠕變、零內聚、超延伸、高粘結性、自愈性強，可修復混泥土結構裂縫而產生的滲漏水。

高粘結性

“高粘結性”和“高粘結力”的區分

但是很多客戶對“高粘結性”和“高粘結力”無法區分，認為非固化必須和自粘卷材一樣拉不動，或者拉伸需要很大勁才是合格產品。其實，材料本身如果內聚力非常大，就會導致其流動性、蠕變性、粘結性變差，無法自修復混泥土結構的裂縫，也就起不到自愈性的功能。
