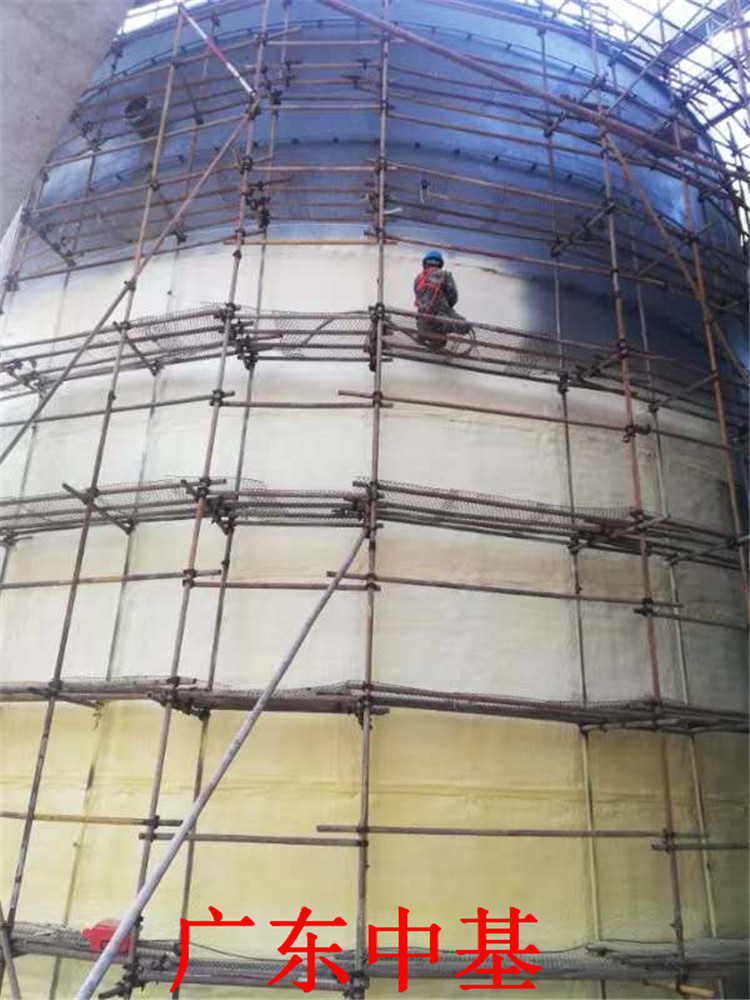

外墻硬泡聚氨酯噴涂系統技術特點

聚氨酯導熱系數低，實測值僅為0.018-0.024W/(m.k),是目前常的保溫材料中保溫性能最好的。

直接噴涂于墻體基面的聚氨酯有很強的自粘結強度，與各種常用的墻體材料如混凝土、木材、金屬、玻璃都能很好的粘結。

現場噴涂，對基面形狀適應性好，不需要機械錨固件輔助連接，施工具有連續性，整個保溫層無接縫。

比聚苯板耐老化，阻燃、化學穩定性好。聚氨酯硬泡體在低溫下不脆裂，高溫下不流淌、不粘連、能耐溫120度。燃燒中表面碳化，無熔滴。耐弱酸、弱堿侵蝕。

現場噴涂的聚氨酯硬泡體質量受施工環境影響很大，如溫度、基面濕度、風力等，對操作人員的技術水平要求嚴格。

外墻硬泡聚氨酯噴涂系統的技術措施

1、噴涂施工時的環境溫度宜為10-40度，風速應不大于5m/s（3級風）相對濕度應小于80%，雨天不得施工。當施工環境溫度低于10度時，應采用可靠的技術措施保證噴涂質量。

2、噴槍頭距作業面的距離應根據噴涂設備的壓力進行調整，不宜超過1.5m；噴涂時噴槍頭移動的速度要均勻。在作業中，需確認上一層噴涂的聚氨酯硬泡表面不粘手后，才能噴涂下一層。

3、噴涂后的聚氨酯硬泡保溫層應充分熟化48-72h后，再進行下道工序的施工。

4、在用抹面膠漿等找平材料找平噴涂聚氨酯硬泡保溫層時，應立即將裁好的玻纖網布（或鋼絲網）用鐵抹子壓入抹面膠漿內，相鄰網布（或鋼絲網）搭接寬度不小于100mm；網布（鋼絲網）應鋪貼平整，不得有皺褶、空鼓和翹邊；陽角處應做護角。

5、噴涂后在進行下一道工序施工之前，聚氨酯硬泡保溫層應避免雨淋，遭受雨淋的應徹底晾干后方可進行下一道工序施工。

噴涂硬泡聚氨酯外墻外保溫系統技術充分的利用了聚氨酯優異的保溫和防水性能，和隔熱、防火、抗裂等性能。在保證質量的同時，施工效率也高。
